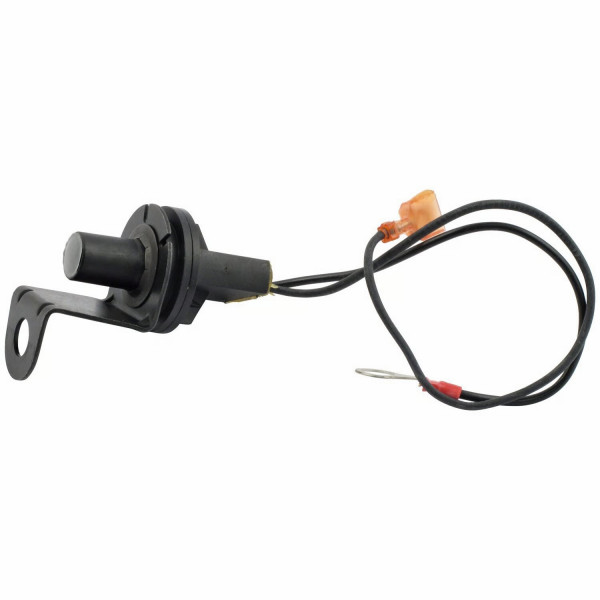

Standard VOES Unterdruckschalter 26558-84
Der Standard VOES-Unterdruckschalter ist ein Stock-Style-Ersatz für die originale Harley-Davidson Zündungssteuerung. Der VOES (Vacuum Operated Electrical Switch) wertet den Unterdruck im Ansaugsystem aus und liefert der Zündung abhängig von der Motorlast das entsprechende elektrische Schaltsignal. Gerade bei den unterschiedlichen Evolution-Modellen ist dabei der korrekte Schaltpunkt entscheidend.
Technische Daten
- Hersteller: Standard
- Ausführung: VOES-Unterdruckschalter
- Bauart: Stock-Style Reproduktion
- OEM-Referenz: 26558-84
- Material: hochwertiger technischer Kunststoff
- Schaltpunkt: ca. 5,0–6,0 inHg (Zoll Quecksilbersäule)
- Funktion: elektrische Schaltung abhängig vom anliegenden Unterdruck
- Prüfung: unter Vakuum kalibriert und getestet
Der Schalter wird aus hochwertigen technischen Thermoplasten gefertigt und unter Vakuum vollständig kalibriert und geprüft. Dadurch werden ein präziser Schaltpunkt und eine zuverlässige Funktion im Betrieb sichergestellt.
Der richtige VOES-Schalter ist entscheidend
Harley-Davidson verwendete je nach Modell, Baujahr und Motorabstimmung unterschiedliche VOES-Schalter. Obwohl sich die Schalter äußerlich teilweise kaum unterscheiden, können die Vakuum-Schaltpunkte deutlich voneinander abweichen.
Der hier angebotene 26558-84 ist ab Werk auf einen höheren Schaltpunkt von etwa 5,0–6,0 inHg ausgelegt. Zum Vergleich: Der 26557-83 schaltet bereits bei etwa 3,5–4,0 inHg. Damit sind die beiden Schalter trotz ähnlicher Bauform nicht einfach untereinander austauschbar.
Die unterschiedlichen Schaltpunkte berücksichtigen die jeweilige Zündungs- und Vergasercharakteristik der Motoren. Bei den für den 26558-84 vorgesehenen Softail- und Sportster-Anwendungen wird dadurch sichergestellt, dass die VOES-Schaltung erst bei dem für diese Motorabstimmung vorgesehenen Unterdruckniveau erfolgt.
Ein VOES mit falschem Schaltpunkt kann die Zündverstellung beeinflussen und unter ungünstigen Bedingungen Zündungsklingeln bzw. Klopfen unter Last begünstigen. Deshalb beim Ersatz immer auf OEM-Nummer, Modelljahr und korrekten Schaltpunkt achten.
Passend für
- 1984–1990 Softail
- 1985–1986 FXWG
- 1986–1993 XL Sportster
Schrauberhinweis
Bei Problemen mit dem VOES sollte nicht nur der Schalter selbst geprüft werden. Die Unterdruckleitung und ihre Anschlüsse müssen absolut dicht sein. Poröse Schläuche, Risse oder undichte Verbindungen können verhindern, dass der erforderliche Unterdruck korrekt am Schalter anliegt.
Eine fehlerhafte VOES-Funktion oder eine undichte Unterdruckleitung kann sich unter anderem durch eine falsche Zündverstellung und Zündungsklingeln unter Last bemerkbar machen. Deshalb bei der Fehlersuche immer die komplette Unterdruckstrecke mit kontrollieren.
